Systémové bednění ORMA

Systémové bednění pro veškeré vertikální konstrukce betonových staveb, které umožňuje vysokovou efektivitu práce při zachování nízkých nákladů.
Systémové bednění pro veškeré vertikální konstrukce betonových staveb, které umožňuje vysokovou efektivitu práce při zachování nízkých nákladů.

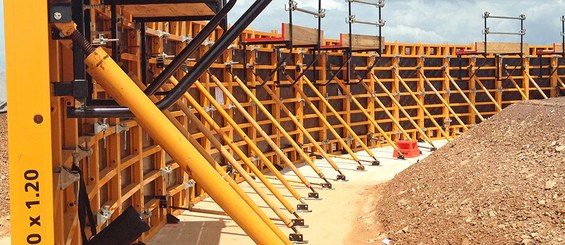

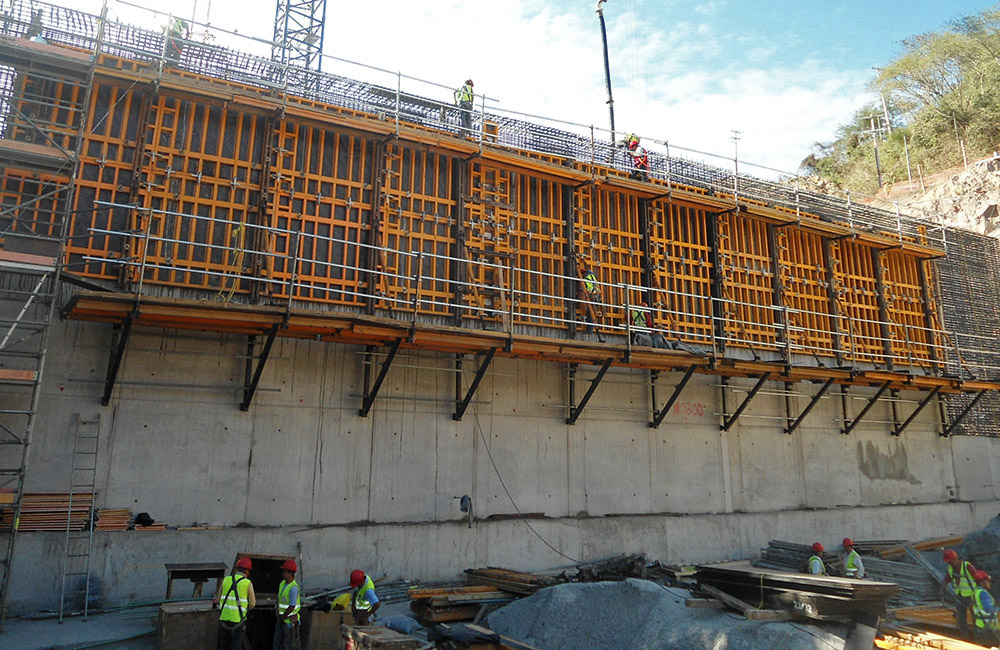

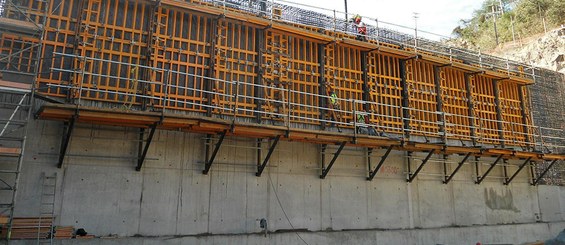

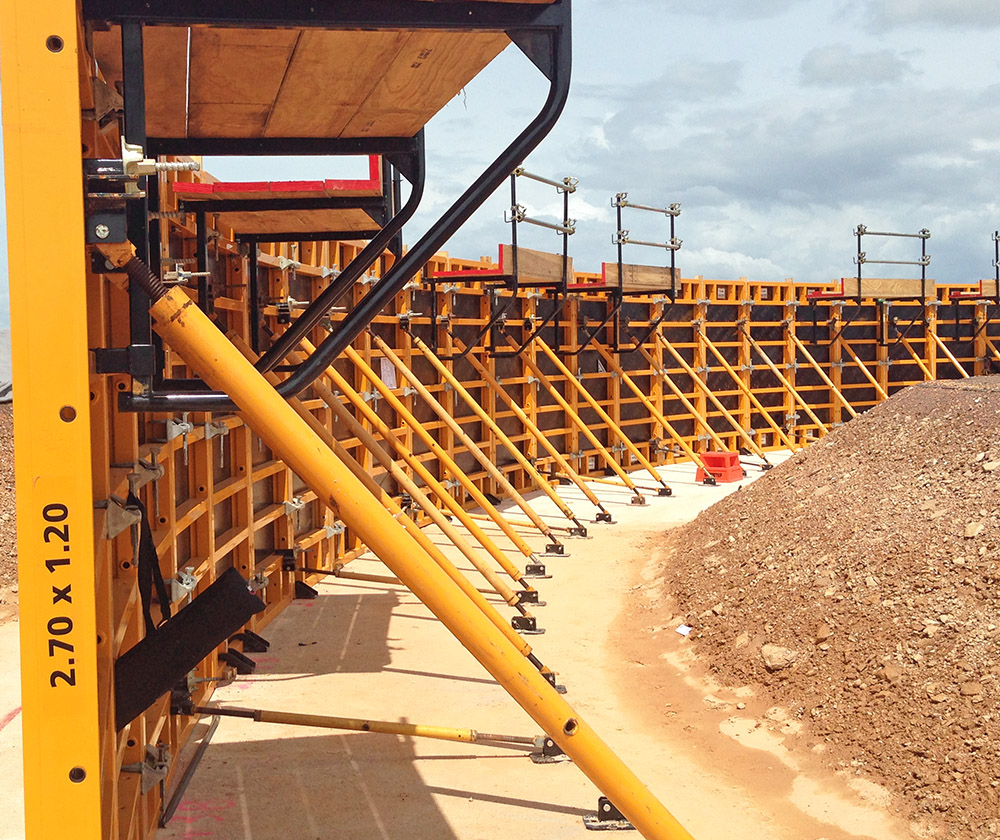

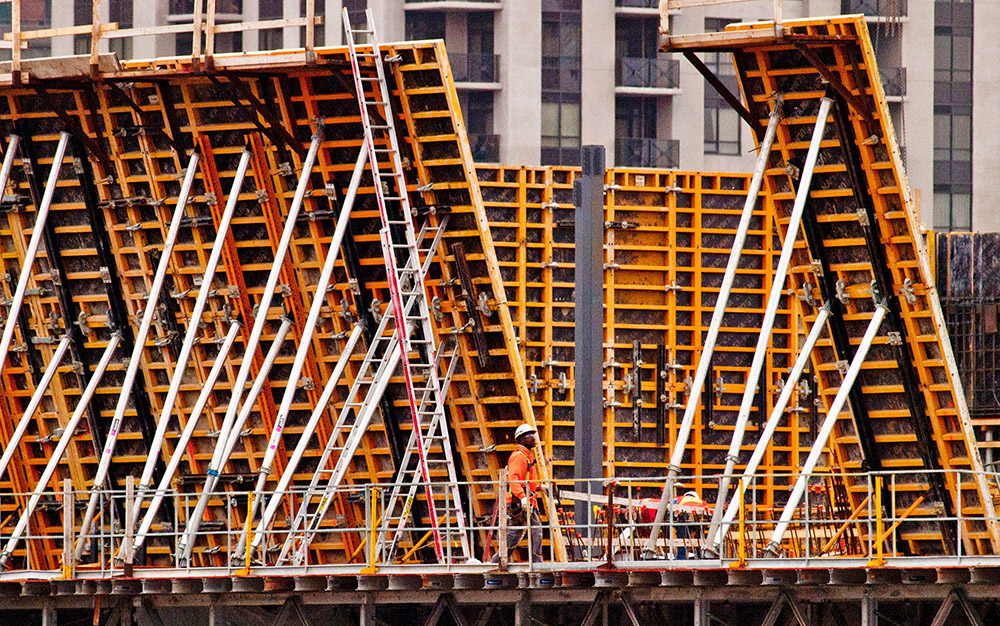

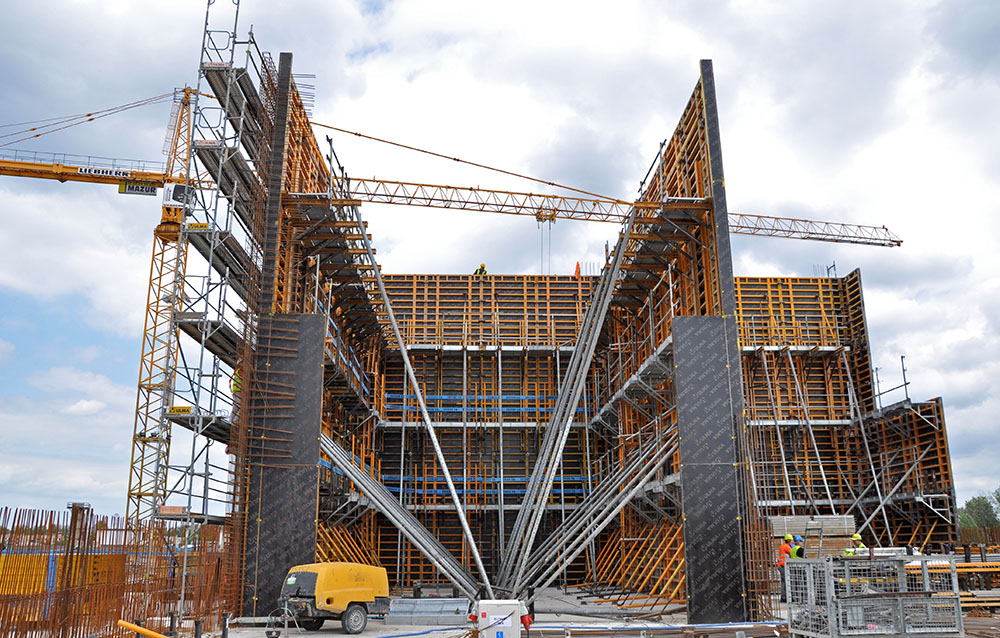

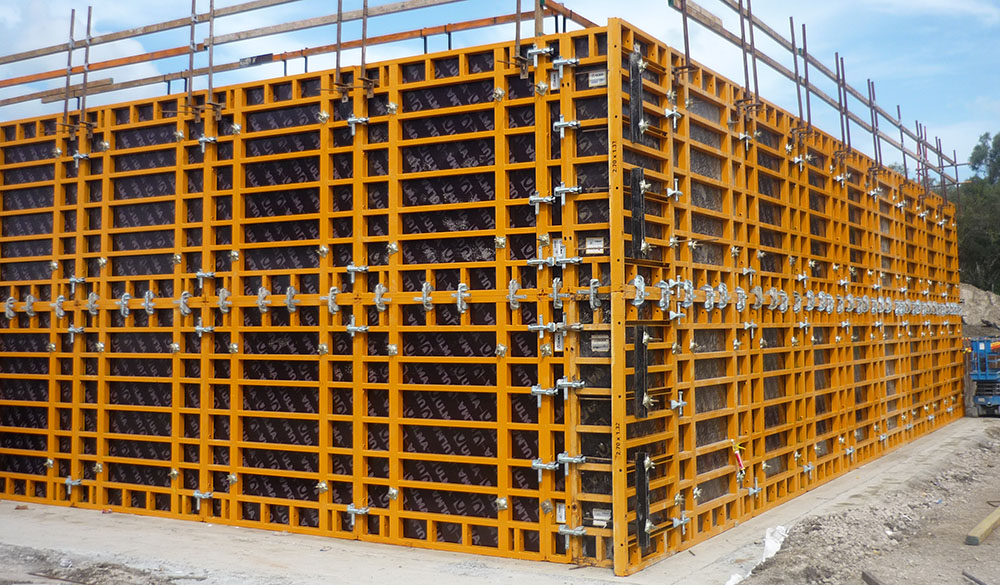

Systémové bednění ORMA je perfektní pro veškeré konstrukce vertikálních betonových staveb, jak v pozemním stavitelství, tak v inženýrské výstavbě (sloupy, stěny, opěrné pilíře, patky).

Vyznačuje se vysokou efektivitou probíhajících prací při zachování minimálních nákladů na pracovní sílu a dobu montáže.

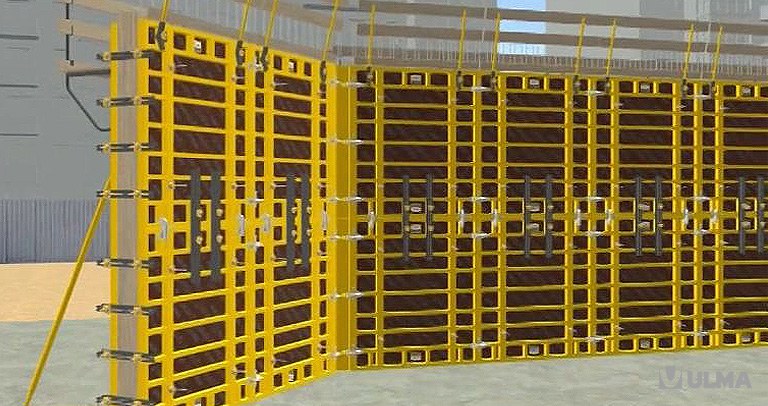

Hlavním prvkem systému jsou panely, které jsou pomocí zámků spojovány do celků tvořících bednění. Nabízí účinné a bezpečné řešení pro každý tvar a velikost.

  • Konstruováno na velký tlak při betonáži (certifikace GSV*).
  • Maximální tlak betonu:
    • Rozsah 3,3 m: 80 kN/m²
    • Rozsah 2,7 m: 74 kN/m²
  • Maximální ohyb:
    • Pro 60 kN/m²: ř. 7, tab. 3 DIN 18202
    • Pro 80 kN/m²: ř. 6, tab. 3 DIN 18202
  • Pro výšku betonáže ≤ 3,3 m jsou potřeba 2 řady výškového kotvení.
  • Pro výšku betonáže > 3,3 m, jsou potřeba 3 řady výškového kotvení.
  • Dostupné výšky panelů: 3,3 m; 2,7 m,1,2 m až, 0,6 m do 3,3 x 2,4 m (7,92 m²).

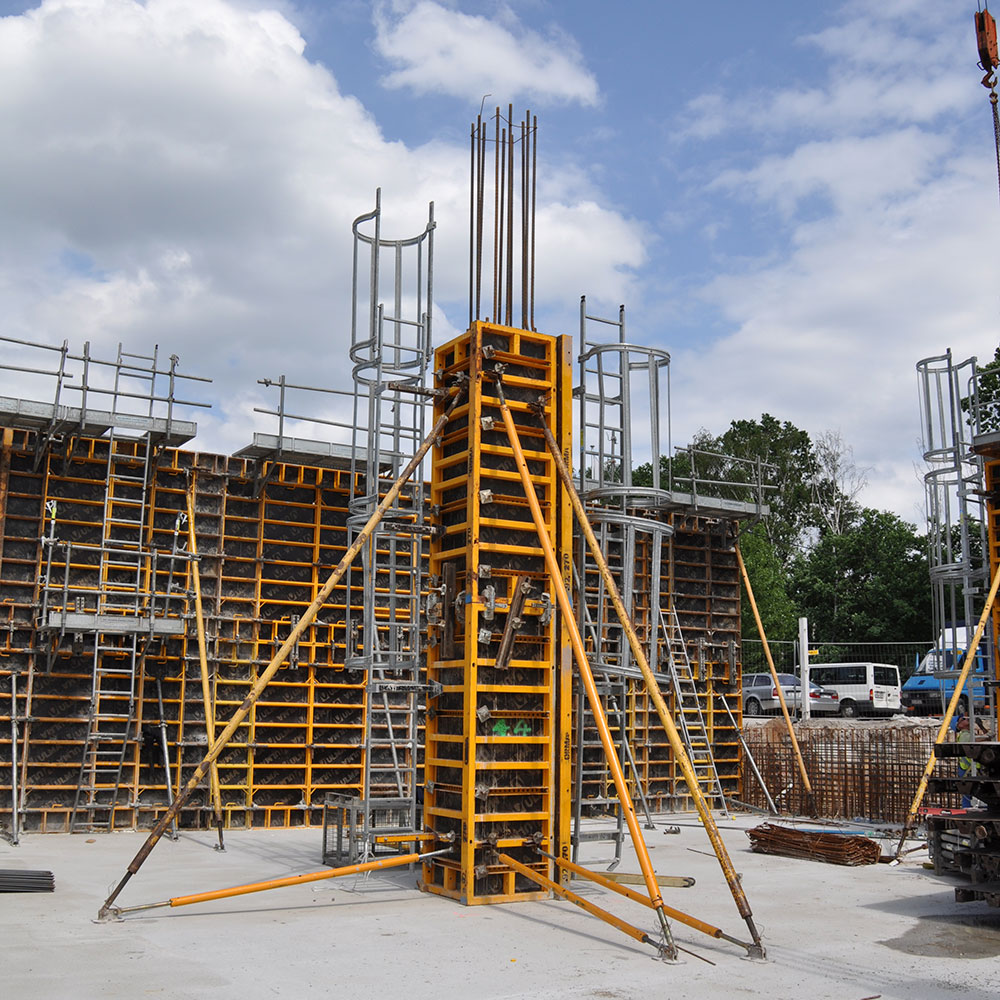

  • SLOUPY:
    • Široká škála sloupových panelů pro sloupy 30 x 30 cm až do 120 x 120 cm (nastavení po 5 cm).
    • Výška panelů: 2,7 m; 1,2 m; 0,6 m.
    • Šířka sloupového panelu: 0,72 m; 0,92 m a 1,32 m.
    • Maximální tlak betonu do 80 kN/m².
  • Všestranné: boční otvory pro rychlou montáž standardních řešení (zakončení stěn, rohy, sloupy, atd.). Minimální nutnost vyplňování a kompenzací.
  • Spojení panelů zámky jedním úderem kladiva.

            - Tři základní funkce:

      • Spojení
      • Vyrovnání
      • Zpevnění

            - Nastavení zámku umožňuje kompenzaci až do 10 cm

  • Odolné panely s pozinkovaným ocelovým rámem a zpevněnými rohy.
  • Spojovací prvek mezi panely a rohy.
  • Špičkový výsledný povrch díky použití prvotřídní fenolické březové překližky.
  • Široká škála dostupných výšek panelů: 3.3 m; 2.7 m, 1.2 m and up to 3.3 x 2.4 m (7.92 m²).
