Přehrada Mularroya, Zaragoza, Španělsko

Díky kombinaci různých bednících systémů jsme nabídli efektivní řešení, ušité na míru potřebám zákazníka.

Popis

Hráz Mularroya je součástí stejnojmenné přehradní nádrže na toku Grío v povodí řeky Jalón v provincii Zaragoza. Je navržena tak, aby zajistila dostatek vody pro závlahy polí i pro dostatečný objem pitné vody pro obyvatelstvo a průmyslové podniky v této oblasti.

V nejvyšším bodě měří tato přehradní hráz 82,5 m a udrží až 103 hm³ vody. Hráz odlehčovací nádrže na řece Jalón je 133,5 m dlouhou betonovou strukturou, od níž vede 13 km dlouhý tunel mezi oběma řekami. Šířka tunelu činí 2,9 m s kapacitou průtoku 8 m3 za vteřinu.

Řešení ULMA

ULMA dodala veškeré bednící systémy a technická řešení, nezbytná pro výstavbu ventilové komory a vtokové věže.

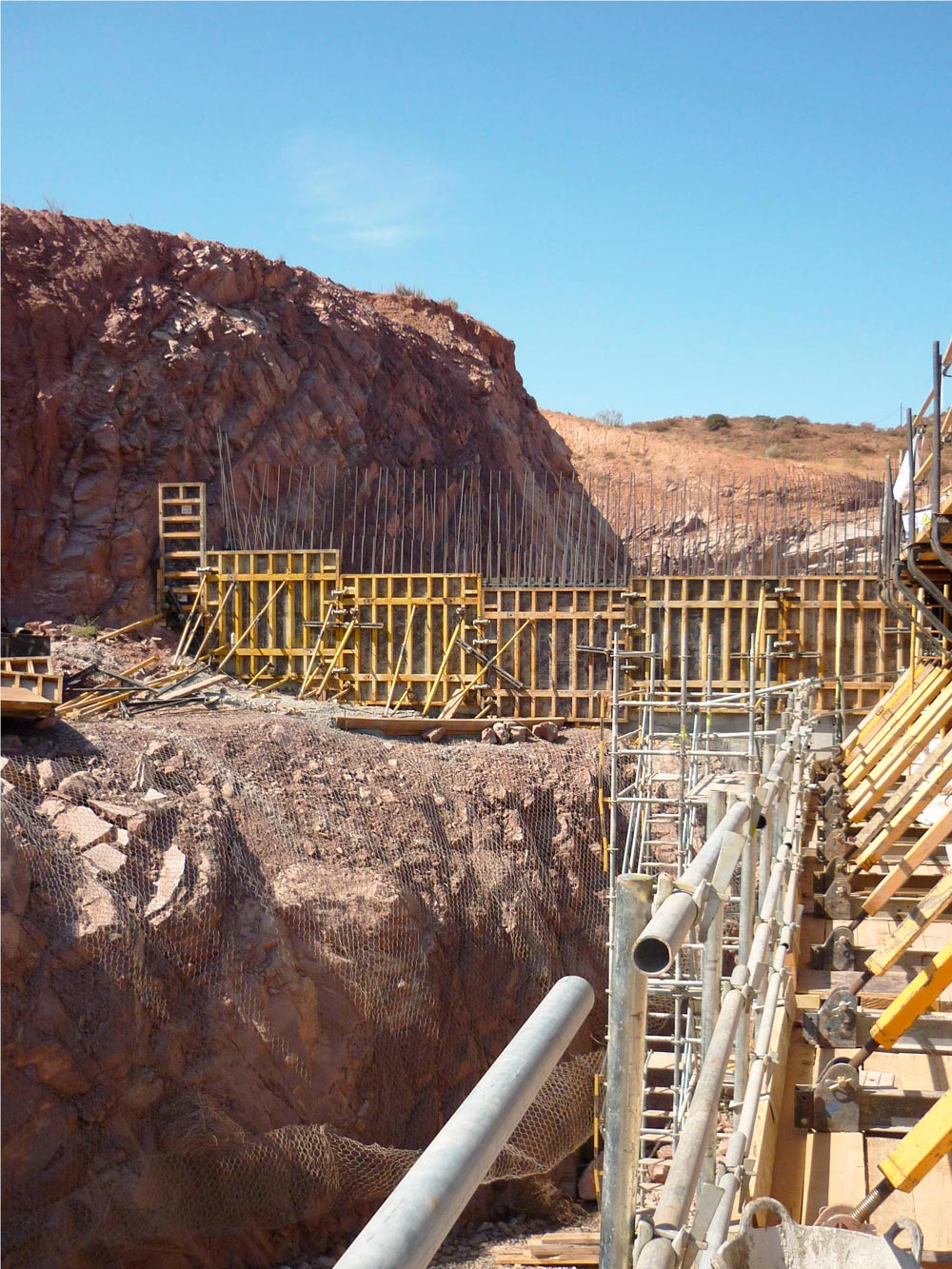

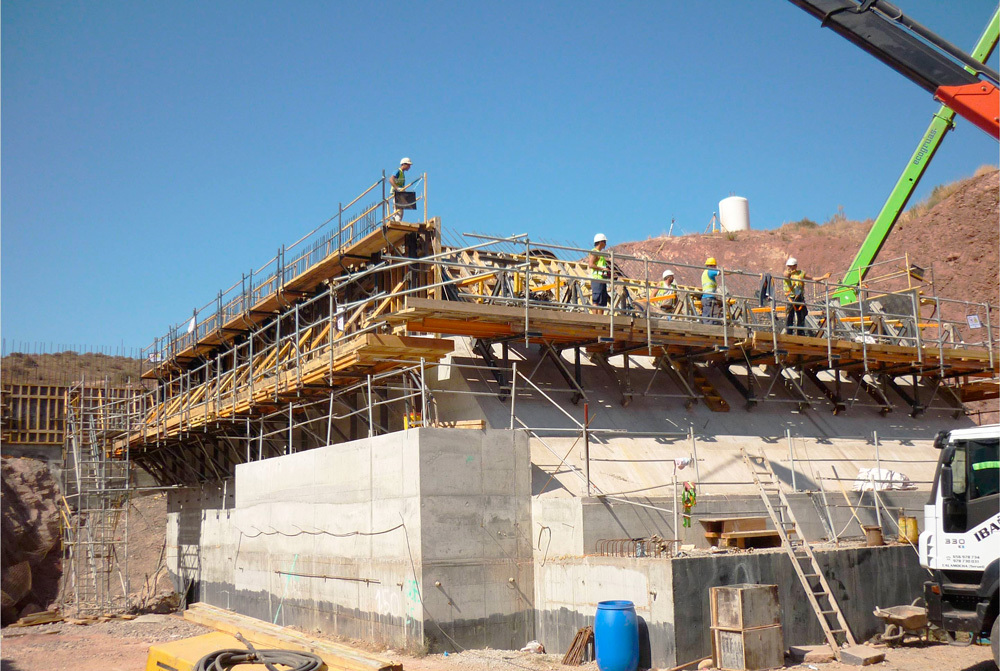

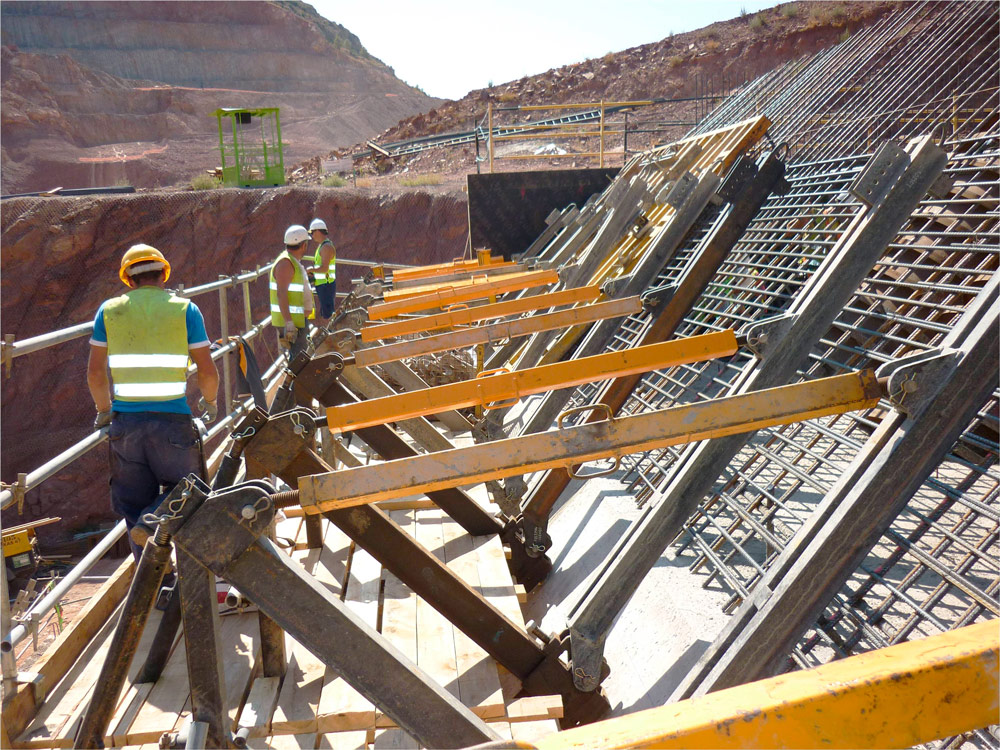

Ventilová komora o šířce 55 m byla postavena převážně se systémem modulárního bednění ORMA na jednostranných šplhacích konzolách s nosníky UCAB-EUC. Stropní bednění RAPID a ENKOFLEX byla použita pro stropy o menší tloušťce, pro stropní desky nad 70 cm tloušťky se bednilo systémem ENKOFORM.

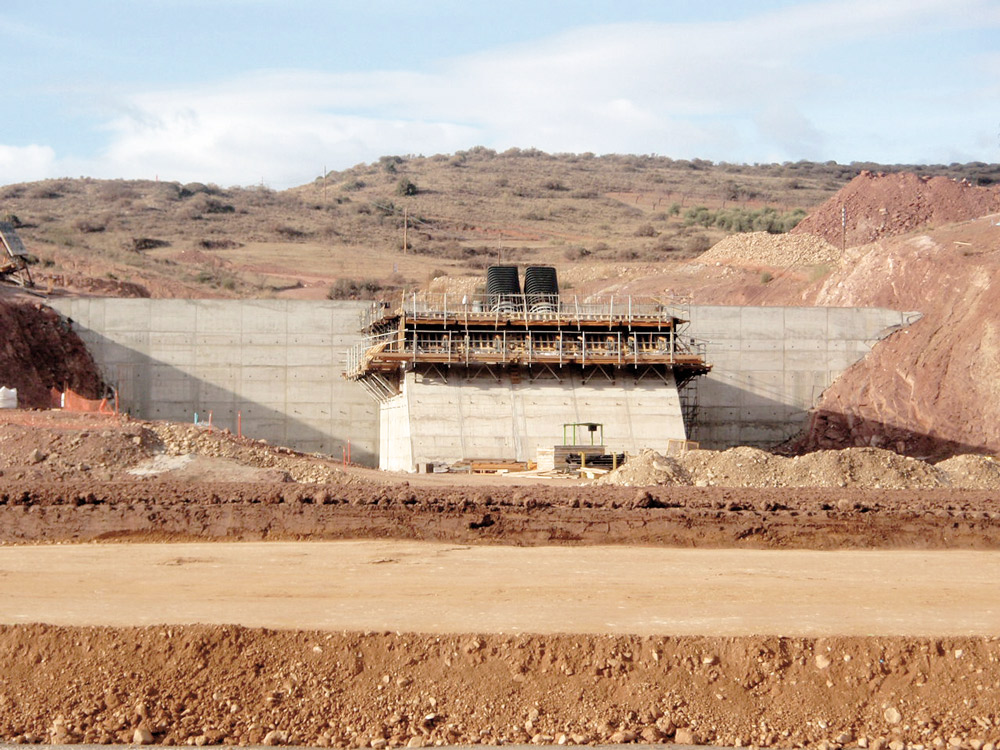

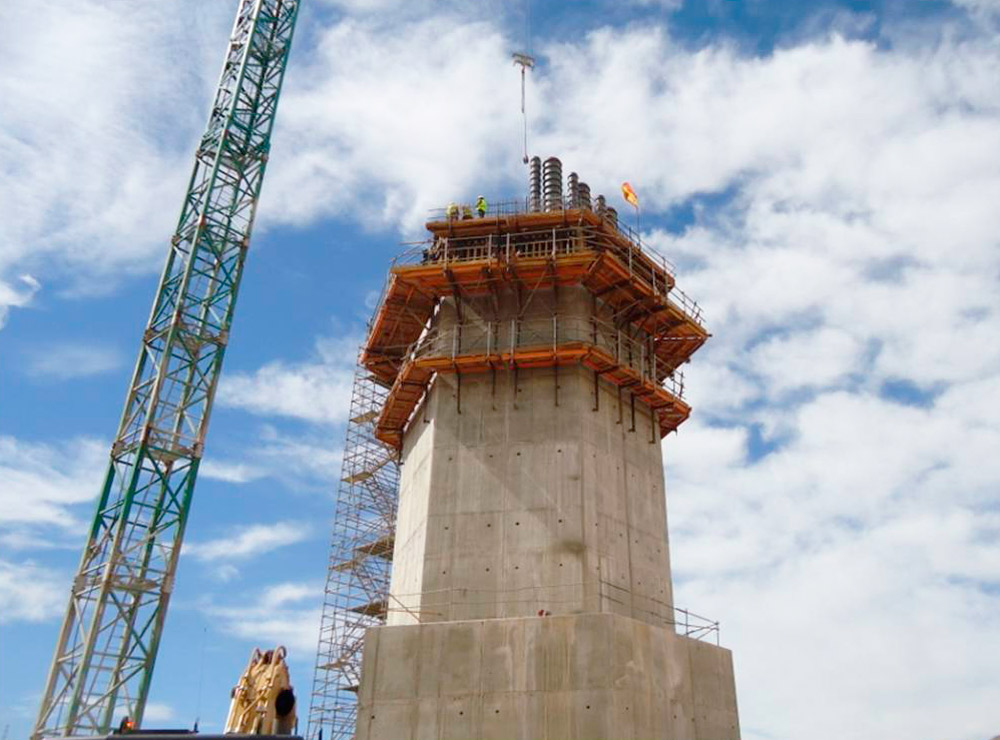

Rovné stěny vtokové věže, která spolu s ventilovou komorou dosahuje výšky 90 m, byly postaveny ve dvou vertikálních sekcích pomocí šplhacích konzol a bednění ENKOFORM V-100 s dřevěnými prvky.

Posledních 10 m výšky stěn věže tvoří válcové struktury o průměru 13,5 m, které se stavěly pomocí našeho systému kruhového bednění.

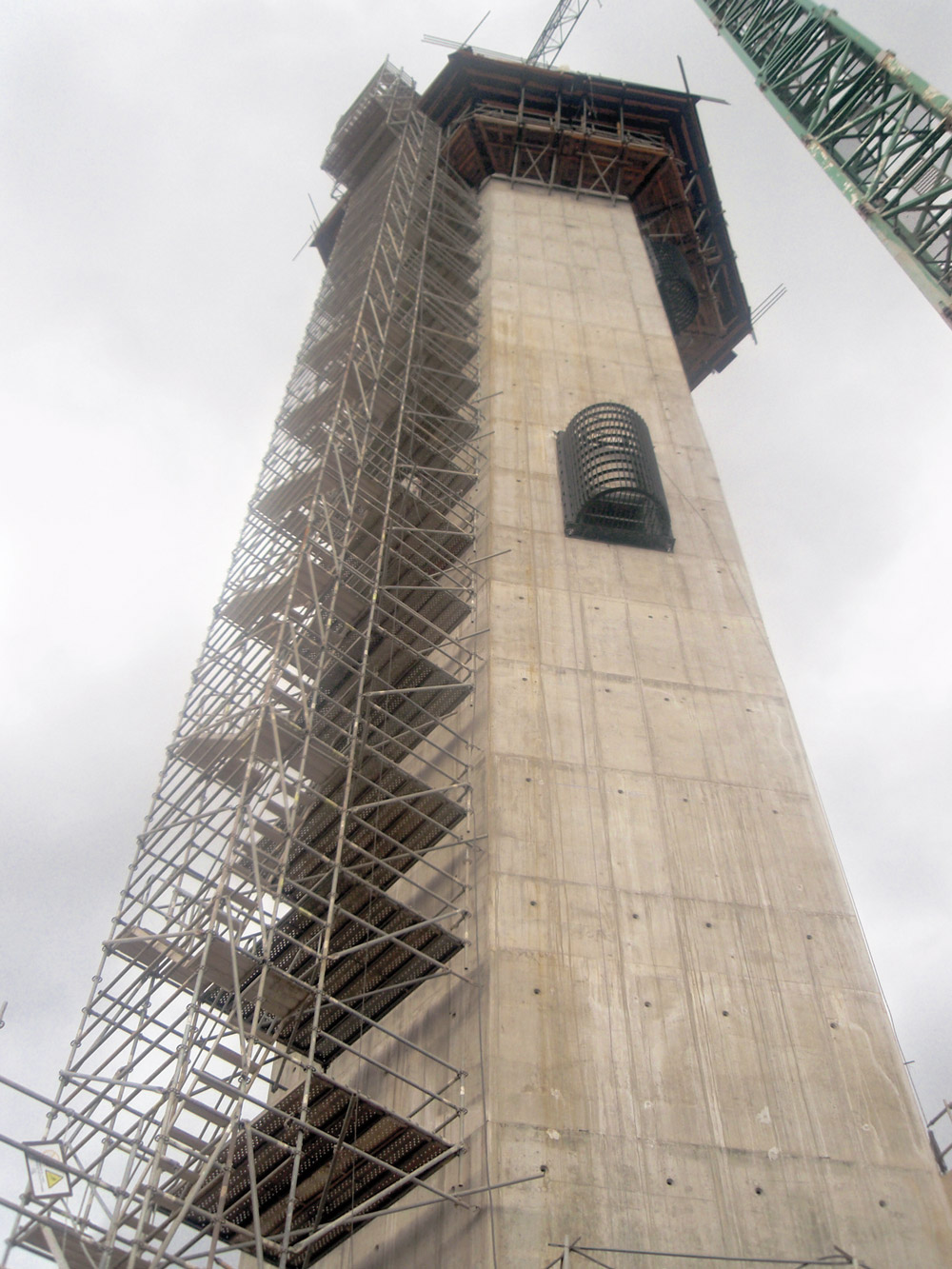

Pracovní plošiny a přístupová schodiště pro stavbu vtokové věže byla sestavena z lešení BRIO.
